等離子清洗機當中的電極結構，是我們研究真空等離子體放電和材料表面改性的核心技術之一。在設計真空等離子清洗機電極結構的時候，都會根據處理對象的形狀大小、放置方式和產能需求、產品和材料特性以及不同處理目的等因素，進行一定的改動，讓電極結構趨于更合理。而這些不同的電極結構又有著哪些不同呢，讓我們來告訴你。

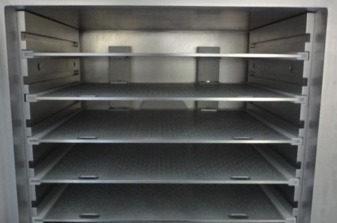

1、平板水平式電極

這是最常見的電極結構。層與層之間的金屬電極面積相等，等離子體放電比較均勻，電極中間可以放托架，把需要處理的產品放置在托架上，層間距可以調整，電極上面可以打孔或加上水冷。除了薄膜、卷狀和粉體類的產品或材料不能處理，其它物品都可以。

2、平板垂直式電極

這種電極結構當然不是只簡單把水平電極改為垂直就可以的，層與層之間的金屬電極的間距，等離子體放電的均勻性，電極板的溫控，以及產品或材料的放置問題等，都是要充分考慮的。產品的擺放通常采用兩種方式：電極之間加上夾子或掛鉤來處理物品；在載物車上加夾子和掛鉤來處理物品。這種結構的等離子體放電均勻性要好于水平電極的均勻性。

3、車載托架式電極

所謂車載托架，實際上就是把金屬小車直接當電極，主要解決的問題是大物件的擺放和搬運問題，尤其是規格尺寸比較大的產品或材料，例如發動機軸瓦，質量也是比較重，操作人員用小車搬運比較方便和安全。

4、平板組合式電極

類似于LED、PCB、金屬引線框架的產品，往往會放在治具里面進行等離子清洗，平板組合式的電極結構應運而生。根據治具和產能大小，可以設計成多個料盒處理空間。這種結構的產能比較高，只是治具需要兩邊開槽，同時治具中間的產品處理效果不如上下層，等離子體放電均勻性欠缺。

5、柱狀垂直式電極

平板垂直式電極有著一些不足，即當兩個電極之間放的產品或材料面積比較大，而且上面沒有孔或縫隙時，等離子體是無法形成良好交換回路，表面處理效果會打折扣。采用柱狀垂直電極，等離子體放電會集中于每一根電極周?chē)?，不?huì)有遮擋現象，處理效果會得到很大提升。

6、卷對卷式電極

薄膜、卷材類的產品或材料，采用常規的等離子清洗機來處理顯然是有難度的，于是便有了收放卷加等離子處理的設備。其電極結構既有水平式，也有柱狀式，加上收放卷控制系統。難點是等離子體放電的均勻性，材料收放卷過程糾偏的控制等。

以上等離子清洗機的電極結構我們從宏觀應用層面做了寫簡單介紹，這些不同電極結構的出現是由于處理情況的不同出現的，而隨著科技的發展，新工藝、新材料會提出更多的不同處理要求，我們將會看到更多形態迥異的等離子清洗機電極結構。
