雖然等離子拋光工藝技術較為可靠，處理產(chǎn)品質(zhì)量好，但用來檢測處理過后的工件的方法也是必不可少的。所以我們對于等離子拋光效果也設計了一些測試方法。

1、拋光速率測試

經(jīng)測試數(shù)據(jù)顯示，液態(tài)等離子拋光對SUS303、SUS304與SUS316等型號的不銹鋼材質(zhì)的拋光速率結果都不相同。測試結果發(fā)現(xiàn)液態(tài)等離子拋光的拋光速率與基材種類關聯(lián)性小。但是，拋光速率伴隨著外加電場的增加而增加，拋光速率＞1.0um/min，是傳統(tǒng)拋光法的十倍，仍然可見等離子拋光工藝的優(yōu)勢。在我們的測試結果中發(fā)現(xiàn)在250-290v的環(huán)境下，拋光速率的順序為：SUS316＞SUS304＞SUS303。

2、粗糙度測試

經(jīng)測試結果發(fā)現(xiàn)303、304與316等型號的不銹鋼基材經(jīng)過液態(tài)等離子拋光后，其粗糙度分別從約1um大幅降至＜0.1um，尤其是316基材粗糙度可減少至0.08um。此拋光技術已接近納米級的拋光能力范圍內(nèi)。經(jīng)測試結果亦顯示，液態(tài)等離子拋光對粗糙度減低的材質(zhì)順序為：SUS316＞SUS304＞SUS303。

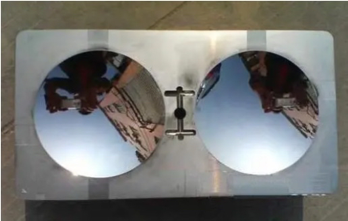

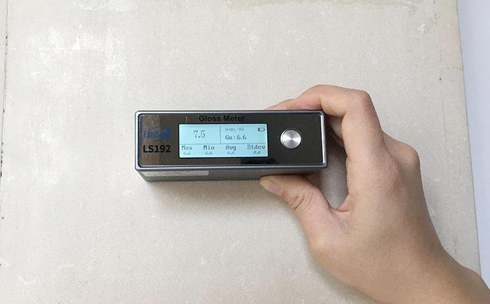

3、光澤度測試

經(jīng)測試結果發(fā)現(xiàn)303、304與316等型式的不銹鋼基材經(jīng)過液態(tài)等離子拋光后，其光澤度分別從約45%大幅曾增加至75%、85%、與95%。此乃表示基材從霧面結構轉變?yōu)榫哏R面效果的光澤結構。由此可以確定液態(tài)等離子拋光拋光后的基材符合工業(yè)產(chǎn)品外觀裝飾與材料特性的要求。

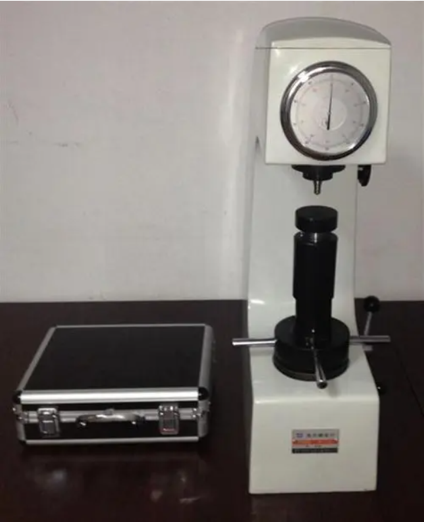

4、硬度測試

在測試后我們發(fā)現(xiàn)303、304與316等型號的不銹鋼基材經(jīng)過液態(tài)等離子拋光后，其硬度分別從約250HV維克硬度變化至280HV維克硬度。測試結果表明無論基材材質(zhì)是SUS316、SUS304、或SUS303，其硬度都有正向提升。

所以我們?nèi)匀豢梢钥吹降入x子拋光工藝的正向作用，經(jīng)由這一工藝處理后的工件質(zhì)量明顯有著提高，若仍想檢測具體數(shù)據(jù)，不妨按這幾個測試方法進行觀察。
