有電路常識的人都應該知道中間繼電器的作用，它是一種電路控制器件，而等離子清洗機當中其實也同樣會用到，那么它在等離子清洗機中有著什么用呢？據傳等離子清洗機當中會用到8個中間繼電器？

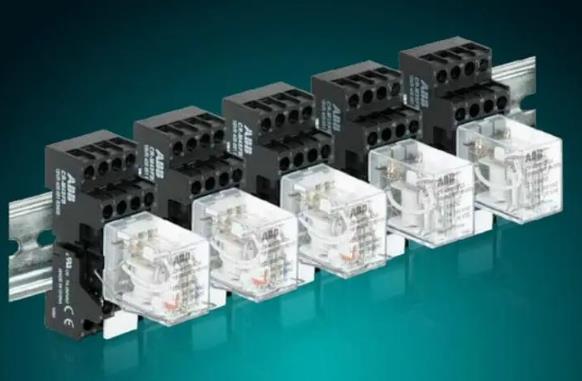

中間繼電器的種類：按照線圈電壓分，可分為直流24V和交流220V；按照插頭針腳分，可分為8腳、14腳和24腳。而它的組成是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、插頭針腳、接線底座和塑料外殼所構成的。

中間繼電器的動作原理：線圈通電，動鐵芯在電磁力作用下動作吸合，帶動動觸點動作，使常閉觸點斷開，常開觸點閉合；線圈斷電，動鐵芯在彈簧的作用下帶動動觸點復位。

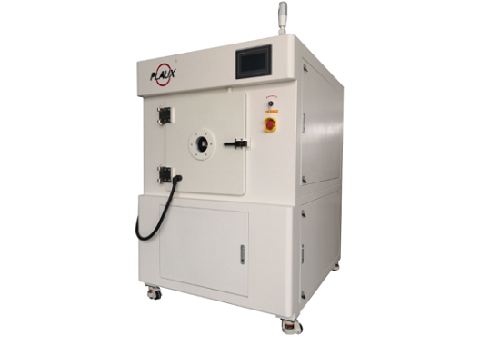

在等離子清洗機的控制電路中，中間繼電器的動作原理與交流接觸器基本一致，而不同之處在于：接觸器的主觸頭可以通過大電流，而中間繼電器的觸頭只能通過小電流，所以中間繼電器的觸點具有一定的帶負荷能力，當負載容量比較小時，可以用中間繼電器來替代小型的接觸器使用，比如真空等離子清洗機的擋板閥，破空閥，控制一路二路氣體的電磁閥等都是由中間繼電器來控制的。

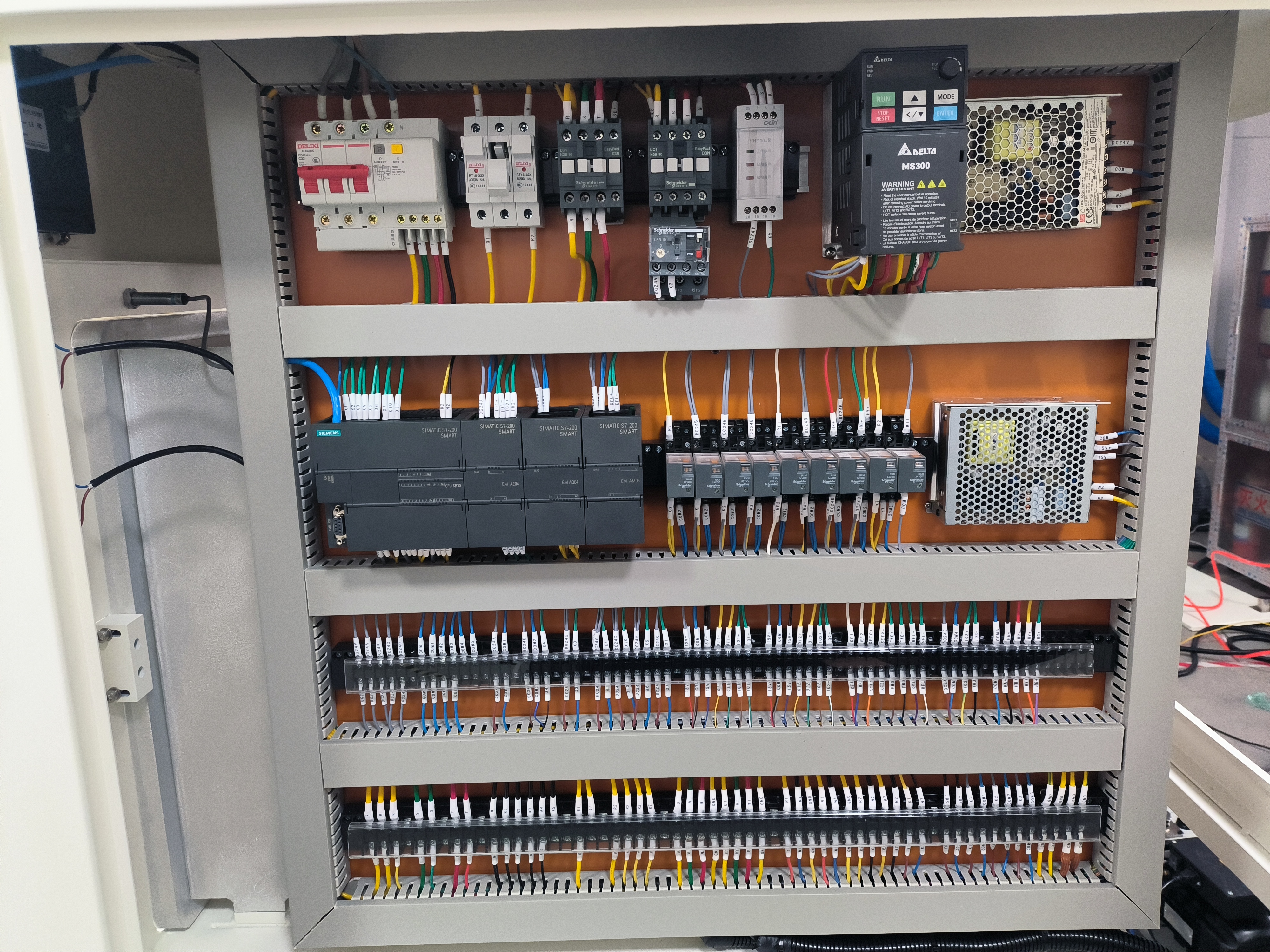

在等離子清洗機控制電路中使用中間繼電器，不僅可以起到控制的目的，而且可以節省空間，使真等離子清洗機電路控制部分看起來顯得比較精簡美觀，在控制部分中總共有著8個中間繼電器。

中間繼電器在控制電路中， 主要用作傳遞中間信號、實現信號之間的自鎖互鎖，等離子清洗機的真空泵和擋板閥的中間繼電器之間就應用了互鎖功能，當真空泵停止的時候擋板閥就會自動關閉，以防止腔體在真空狀態時因?yàn)檎`操作等原因使油污進入腔體，導致腔體和產品被污染。

中間繼電器在等離子清洗機的控制電路中體積雖然比較小，但卻對等離子清洗機的整個控制部分起著重要的作用，等離子清洗機控制電路中的8個中間繼電器缺一不可。
