對真空（低壓）等離子清洗機而言，無論是直流輝光放電，還是交流高頻放電，只要采用了惰性氣體作為工藝氣體，都不可避免產生濺射。在普通產品或材料當中，微弱的濺射現象并不會影響基體的特性，但對于要求比較嚴格的產品，例如醫療器械，濺射現象則越少越好。

今天我們來探討一下射頻濺射以及其等離子清洗機處理產品的影響：

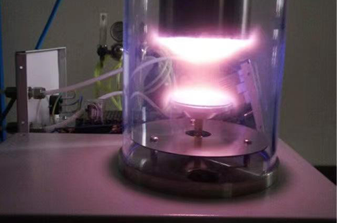

在低壓狀態下射頻自偏壓在電極板周圍產生自偏壓鞘層，鞘層內的離子受自偏壓的驅動會加速向極板運動，從而對極板材料產生濺射。設從外部入射到固體表面的粒子數為Nr，從固體表面被濺射出來的離子數為Ns。

S即為每個入射粒子所打出來的粒子數，濺射率隨著入射粒子的能量、種類以及固體的種類的狀態而變化。當轟擊固體表面的離子能量增大時，濺射率將從某能量值急劇增大，這種離子能量稱為濺射閾值。

金屬的濺射閾值大約在10~30eV的范圍。離子能量增大到100eV之前，濺射率隨之增加，在很寬的范圍內，濺射率有極大值，然后就逐漸變小。例如對于300eV能量的Ar離子濺射Ti靶，其濺射效率為0.3，600eV能量的Ar濺射Ti靶效率為0.45，而對于300eV的氮離子注入Ti靶濺射效率比0.3小一點。當使用圓柱式射頻振蕩時，如果外電極接地，內電極上自偏壓相對于外電極顯負電性。內電極上自偏壓會在內電極周圍產生一個離子鞘，內電極材料被鞘內離子濺射。

為了增加RF濺射效率，一般在濺射靶材背面加上磁鐵，稱為射頻磁控濺射。電子在由磁場的靶表面回旋運動，靶表面上的

等離子體密度增大，放電阻抗低，因此可以獲得比普通極板RF濺射高10~100倍的濺射效率。而當使用圓柱式電極RF濺射時，若在中心電極上實行濺射，可將中心電極做成中空細圓筒，在圓筒內加人磁鐵，實現中心電極磁控濺射。

真空（低壓）等離子清洗機無論是多層電極亦或雙層，基本上都采用鋁合金作為電極，主要是因?yàn)榻饘黉X具有良好的散熱性能和對等離子體的耐候性，但是長期在等離子轟擊下，電極表面仍然有鋁原子逃逸出來。正是由于射頻濺射會轟擊出金屬粒子，這些金屬粒子會被附著在產品表面，形成污染，例如半導體引線框架，偶爾會發現金屬注入的現象，打線質量受到影響。

為避免或減少射頻濺射對產品的影響，等離子清洗機的腔體結構，電極板冷卻以及工藝參數的優化，都是非常重要的。
