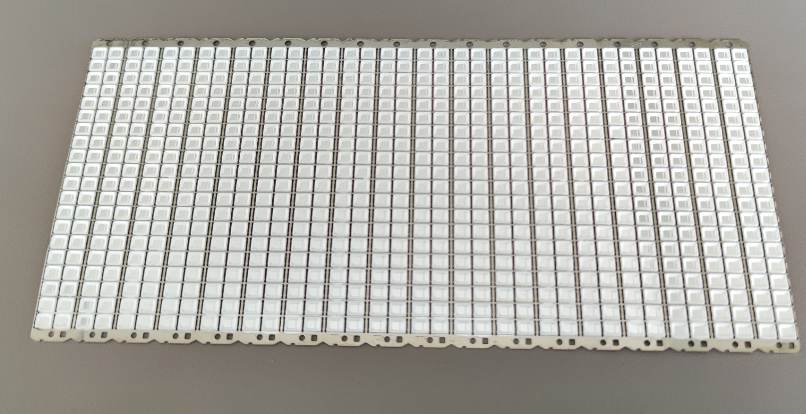

引線框架是IC封裝行業中重要的原材料之一，它在半導體行業中應用廣泛，封裝的工藝需要在引線框架上進行處理，而引線框架上存在的污染物是制約半導體行業發展的重要因素；各大企業尋求各種解決的方法，一種干式清洗方式的等離子清洗機應運而生。

1、應用領域

1）點膠裝片前

工件上如果存在污染物，在工件上點的銀膠就生成圓球狀，大大降低與芯片的粘結性，采用等離子清洗可以增加工件表面的親水性，可以提高點膠的成功率，同時還能夠節省銀膠使用量，降低了生產成本。

2）引線鍵合前

封裝芯片在引線框架工件上粘貼后，必須要經過高溫固化。假如工件上面存在污染物，這些污染物會導致引線與芯片及工件之間焊接效果差或黏附性差，影響工件的鍵合強度。等離子體清洗工藝運用在引線鍵合前，會明顯提高其表面活性，從而提高工件的鍵合強度及鍵合引線的拉力均勻性。

2、工藝影響

1）氬氣

氬氣是一種無色、無味的單原子氣體，氬氣的密度是空氣的1.4倍，是氦氣的10倍。

物理等離子體清洗過程中，氬氣產生的離子攜帶能量轟擊工件表面，剝離掉表面無機污染物。該清洗工藝可提高工件表面活性，提高封裝中鍵合性能。

氬離子的優勢在于它是一個物理反應，清洗工件表面不會帶來氧化物；缺點是工件材料可能產生過量腐蝕，但可通過調整清洗工藝參數得到解決。

2）氧氣

氧氣是無色無味氣體，是氧元素最常見的單質形態。

氧離子在反應倉內與有機污染物反應，生成二氧化碳和水。清洗速度和更多的清洗選擇性是化學等離子清洗的優點。缺點是在工件上可能形成氧化物，所以在引線鍵合應用中，氧離子不允許出現。

3）氫氣

氫氣是世界上已知的密度最小的氣體，氫氣的密度只有空氣的1/14，即在101.325千帕（1標準大氣壓）和0℃，氫氣的密度為0.089g/L。

氫離子發生還原反應，去除工件表面氧化物。出于氫氣的安全性考慮，推薦使用氫氬混合氣體的等離子清洗工藝。

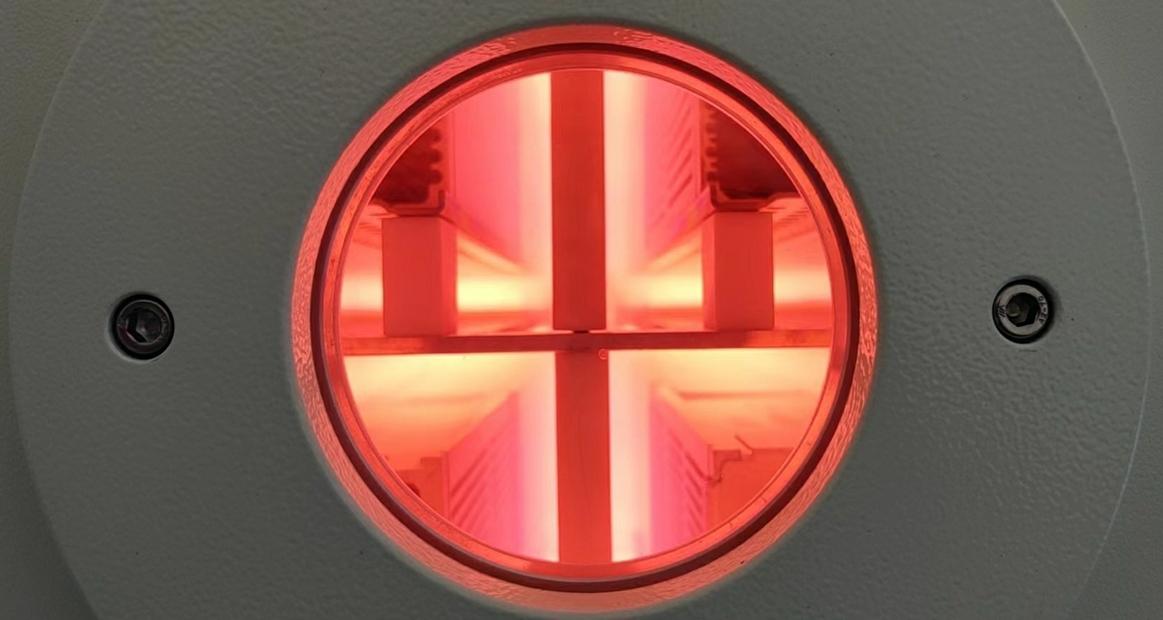

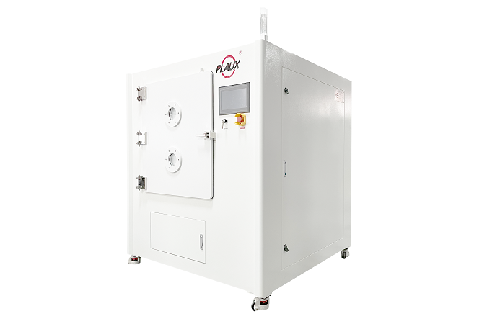

等離子清洗機被引用到IC封裝行業的各個工序中，當然我們要根據需求進行工藝的選擇，真空狀態下的等離子作用能夠基本去除材料表面的無機/有機污染，提高材料的表面活性，增加引線的鍵合能力，防止封裝的分層，有利于后續的加工處理。
