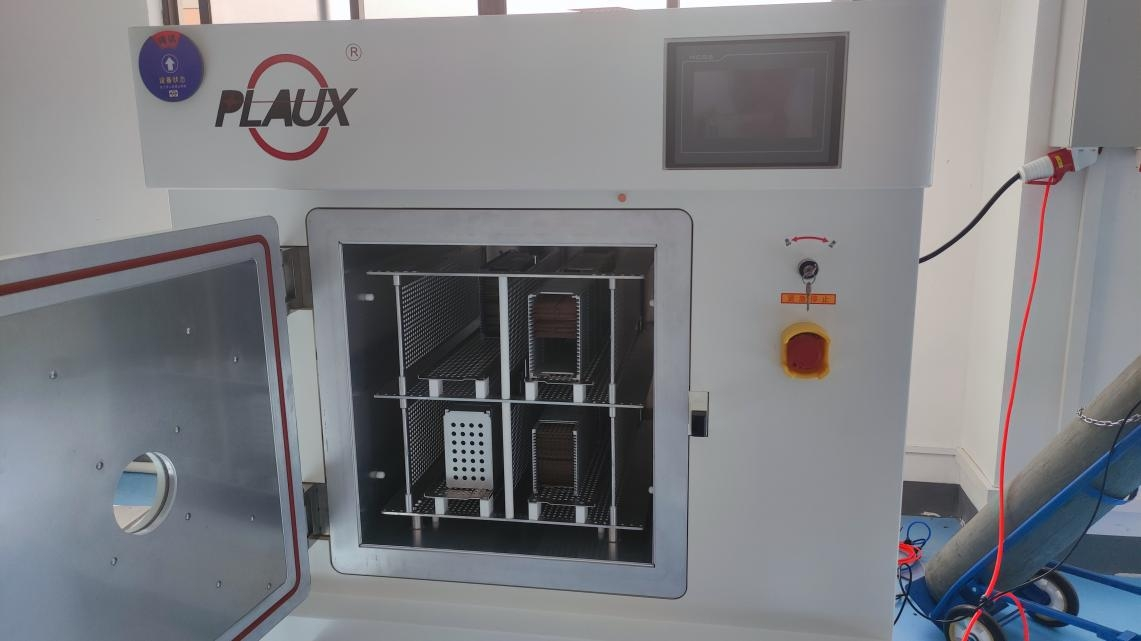

等離子清洗機在芯片封裝中實際應用到底如何呢？我們選擇120片引線框架進行實驗，采用不同的工藝參數進行處理，通過水滴角測試儀進行測試，對比處理的效果，選擇出合適的工藝參數。

1、實驗開始

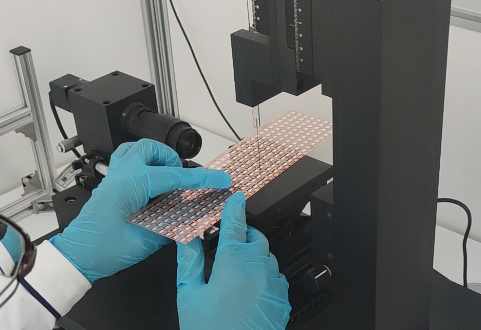

在常溫常壓條件下，將120只試驗的引線框架進行不同清洗工藝參數的等離子清洗，并通過接觸角測試儀進行清洗后的接觸角效果測試，找出最優化的清洗工藝參數。

2、實驗過程

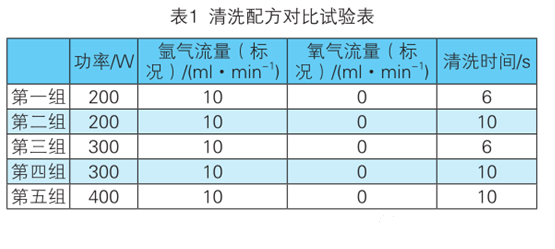

由于清洗試驗次數較多，本次清洗工藝試驗報告取五組工藝試驗進行對比。被清洗元件為銅引線框架，具體試驗步驟為每次清洗取上中下三個點進行接觸角測試，取平均值為最終接觸角測試結果。

3、實驗結果

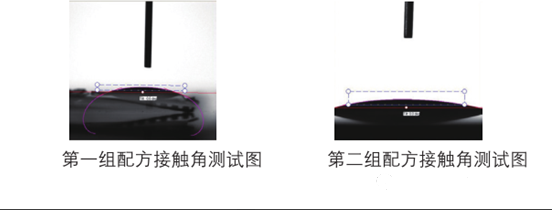

第一組配方在清洗完畢后進行接觸角測試，接觸角為19.78°。

第二組配方在清洗完畢后進行接觸角測試，接觸角為15.0°。

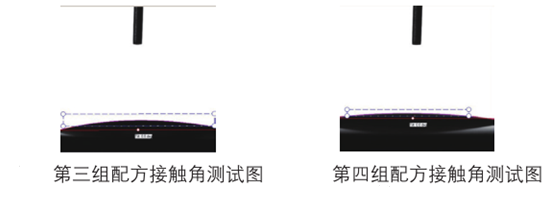

第三組配方在清洗完畢后進行接觸角測試，接觸角為13.5°。

第四組配方在清洗完畢后進行接觸角測試，接觸角為8.4°。

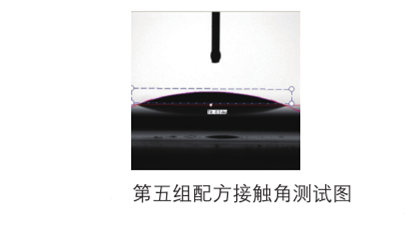

第五組配方在清洗完畢后進行接觸角測試，接觸角為21.5°。

由以上試驗得出的接觸角測試結果可以看出第四組試驗清洗效果最佳。

通過實驗我們可以了解到，同樣的產品在不同的等離子清洗機設備中，采用不同的工藝處理的效果都是不一樣的，客戶在選擇產品前，要先進行試樣，滿足自己的需求后，在決定設備的采購。
