LED等離子刻蝕是一種利用等離子體在氣相或液相中對材料表面進行加工的技術。在LED芯片制造過程中，等離子體通過刻蝕技術可以將材料表面的不需要的部分去除，從而形成所需的結構和形狀。

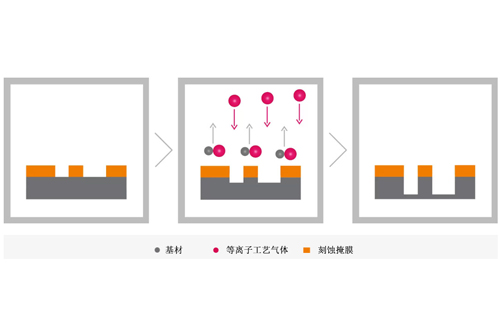

等離子刻蝕的原理是利用等離子體對材料表面進行化學反應或物理作用，從而實現材料表面的加工。等離子體可以通過高頻電場或射頻電場產生，使氣體分子電離并形成等離子體。在等離子體的作用下，材料表面發生化學反應或物理作用，從而實現材料表面的加工。

LED等離子刻蝕的優點

1、高效性：可以在短時間內完成對材料表面的加工。相比傳統的機械加工和化學加工，等離子刻蝕可以大大縮短加工時間，提高生產效率。

2、精準度高：可以實現微米級別的加工精度。在LED芯片制造過程中，需要對芯片表面進行復雜的加工，而等離子刻蝕可以實現高精度的加工，保證芯片的性能和質量。

3、環保性好：不會產生廢水、廢氣和廢液等污染物，對環境沒有負面影響。相比傳統的化學加工和機械加工，等離子刻蝕更加環保。

4、可重復性好:可以重復進行相同的加工，保證加工結果的一致性和穩定性。在LED芯片制造過程中，需要對不同的芯片進行相同的加工，而等離子刻蝕可以保證加工結果的一致性。

LED等離子刻蝕是一種高效、精準、環保的微納加工技術，被廣泛應用于LED芯片、微納電子器件、生物芯片等領域。LED等離子刻蝕具有高效性、精準度高、環保性好、可重復性好等優點，可以大大提高生產效率和加工質量。隨著微納加工技術的發展，LED等離子刻蝕將向著高精度加工、多功能化、自動化等方向發展。
