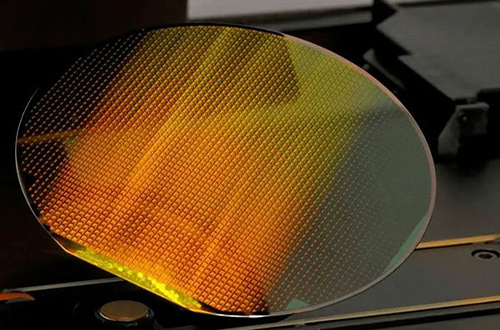

在半導體制造過程中，封裝是保護微電子器件免受物理和化學損害的關鍵步驟，同時也影響著設備的性能和可靠性。隨著技術的發展，傳統的濕法清洗和化學處理已逐漸不能滿足精密制造的需求。因此，等離子處理技術作為一種高效、環保的解決方案，被越來越多地應用于半導體封裝工藝中。

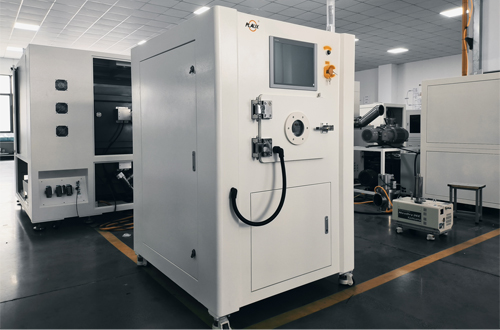

等離子處理是一種利用氣體放電產生的等離子體對材料表面進行改性的技術。在半導體封裝中，這項技術可以用于清潔、活化以及表面改性，從而改善芯片與封裝材料之間的黏接性、提升封裝的密封性和電學性能。
等離子處理在半導體封裝中的具體應用
表面清潔: 在封裝過程中，半導體表面可能會殘留有機污染物、氧化層或其他雜質，這些污染物會影響后續的粘接質量。等離子處理可以有效去除這些污染物，確保封裝材料與芯片之間有良好的接觸。
提升黏接性: 通過等離子處理引入的活性基團（如羥基、羧基等）能顯著增加基材的表面能，從而提高與其他材料的黏接強度，這對于高質量封裝至關重要。
改善電氣特性: 等離子處理還可以優化半導體表面的微觀粗糙度，減少表面缺陷，這有助于提高最終產品的電氣性能，降低漏電流。
增強封裝密封性: 在封裝過程中，等離子處理可以改善金屬或塑料封裝殼與芯片間的密封連接，防止?jié)駳夂蜌怏w滲透，提高封裝的長期穩定性和可靠性。
等離子處理的優勢
環境友好和成本效益: 等離子處理技術避免了使用有害的化學試劑，減少了環境污染和生產成本。
高效率和一致性: 該技術可以實現快速、均勻的處理，適合大規模生產和連續的生產線。
高度可控: 通過調整等離子處理的參數（如功率、時間、氣體種類），可以精確控制處理效果，滿足不同的工藝需求。
等離子處理技術在半導體封裝領域提供了一種高效、環保且經濟的解決方案，用于提高產品的性能和可靠性。隨著半導體行業向更高精度和更小尺寸發展，等離子處理技術的重要性將繼續增加。未來，這種技術的進一步優化和應用將是推動半導體制造業進步的關鍵因素之一。
