單硅片晶圓是半導體制造中的基礎材料,廣泛應用于集成電路、傳感器、光電器件等領域。隨著納米技術和微電子技術的發展,對于硅片表面的處理要求日益提高。等離子處理作為一種高效、環保的表面處理技術,逐漸成為提升單硅片晶圓性能的重要手段。

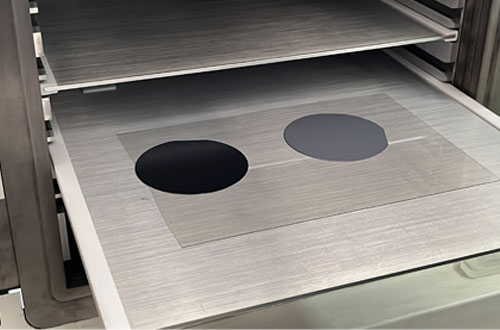

晶圓


等離子處理的優勢

  1. 高效清洗:等離子處理能夠在短時間內去除硅片表面的污染物,且不會對硅片造成物理?yè)p傷。

  2. 均勻性好:等離子體的處理具有良好的均勻性,能夠均勻地處理復雜形狀的硅片表面。

  3. 可調性強:通過調整處理氣體的種類和處理參數,可以實現對硅片表面性質的精確控制。

  4. 環保性:等離子處理通常不需要使用有機溶劑,減少了對環境的污染。

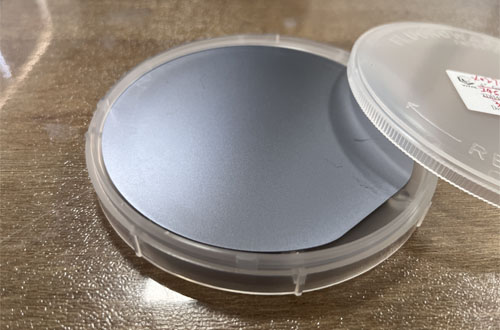

晶圓


應用領域

1. 半導體制造

在半導體制造過程中,等離子處理被廣泛用于硅片的前處理和后處理。特別是在光刻工藝之前,等離子去除有機污染物和氧化層,有助于提高光刻的分辨率和精度。

2. 儲存器件

在制作閃存和DRAM等存儲器件時,等離子處理可以改善硅片表面的電學性質,提升器件的性能和穩定性。

3. 傳感器和光電器件

等離子處理能夠調節硅片的表面能和化學性質,對于提高傳感器的靈敏度和光電器件的轉換效率具有重要作用。

4. 生物醫學應用

在生物傳感器和植入材料的開發中,等離子處理可以改善硅片與生物材料的相容性,促進細胞附著和生長。

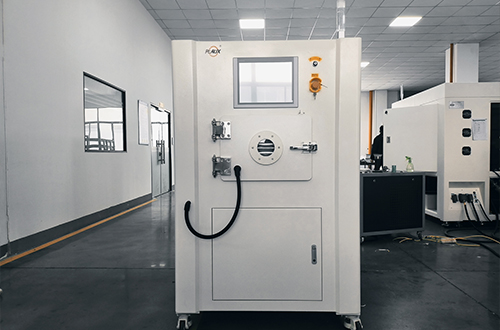

等離子處理設備

等離子處理技術在單硅片晶圓的表面處理上具有顯著的優勢,能夠有效提高硅片的性能和應用范圍。隨著半導體技術的不斷發展,等離子處理將繼續發揮重要作用,推動相關領域的創新與進步。
