基板或中間層是BGA封裝中非常重要的部分，除了用于互連布線以外，還可用于阻抗控制及用于電感／電阻／電容的集成。因此要求基板材料具有高的玻璃轉化溫度rS(約為175~230℃)、高的尺寸穩定性和低的吸潮性，具有較好的電氣性能和高可靠性。金屬薄膜、絕緣層和基板介質間還要具有較高的粘附性能。

1、引線鍵合PBGA的封裝工藝流程

① PBGA基板的制備

在BT樹脂／玻璃芯板的兩面層壓極薄(12~18μm厚)的銅箔，然后進行鉆孔和通孔金屬化。用常規的PCB加3232藝在基板的兩面制作出圖形，如導帶、電極、及安裝焊料球的焊區陣列。然后加上焊料掩膜并制作出圖形，露出電極和焊區。為提高生產效率，一條基片上通常含有多個PBG基板。

②封裝工藝流程

圓片減薄→圓片切削→芯片粘結→等離子清洗→引線鍵合→等離子清洗→模塑封裝→裝配焊料球→回流焊→表面打標→分離→最終檢查→測試斗包裝 芯片粘結采用充銀環氧粘結劑將IC芯片粘結在基板上，然后采用金線鍵合實現芯片與基板的連接，接著模塑包封或液態膠灌封，以保護芯片、焊接線和焊盤。使用特殊設計的吸拾工具將熔點為183℃、直徑為30mil(0．75mm)的焊料球62／36／2Sn／Pb／Ag或63／37／Sn／Pb放置在焊盤上，在傳統的回流焊爐內進行回流焊接，最高加工溫度不能夠超過230℃。接著使用CFC無機清洗劑對基片實行離心清洗，以去除殘留在封裝體上的焊料和纖維顆粒，其后是打標、分離、最終檢查、測試和包裝入庫。上述是引線鍵合型PBGA的封裝工藝過程。

2、FC-CBGA的封裝工藝流程

① 陶瓷基板

FC-CBGA的基板是多層陶瓷基板，它的制作是相當困難的。因?yàn)榛宓牟季€密度高、間距窄、通孔也多，以及基板的共面性要求較高等。它的主要過程是：先將多層陶瓷片高溫共燒成多層陶瓷金屬化基片，再在基片上制作多層金屬布線，然后進行電鍍等。在CBGA的組裝中，基板與芯片、PCB板的CTE失配是造成CBGA產品失效的主要因素。要改善這一情況，除采用CCGA結構外，還可使用另外一種陶瓷基板--HITCE陶瓷基板。

②封裝工藝流程

圓片凸點的制備呻圓片切割呻芯片倒裝及回流焊-)底部填充呻導熱脂、密封焊料的分配+封蓋斗裝配焊料球-)回流焊斗打標+分離呻最終檢查測試包裝。

3、引線鍵合TBGA的封裝工藝流程

①TBGA載帶

TBGA的載帶通常是由聚酰亞胺材料制成的。 在制作時，先在載帶的兩面進行覆銅，然后鍍鎳和鍍金，接著沖通孔和通孔金屬化及制作出圖形。因?yàn)樵谶@種引線鍵合TBGA中，封裝熱沉又是封裝的加固體，也是管殼的芯腔基底，因此在封裝前先要使用壓敏粘結劑將載帶粘結在熱沉上。

②封裝工藝流程

工藝流程的步驟的順序?yàn)椋簣A片減薄→圓片切割→芯片粘結→清洗→引線鍵合→等離子清洗→液態密封劑灌封→裝配焊料球→回流焊→表面打標→分離→最終檢查→測試→包裝

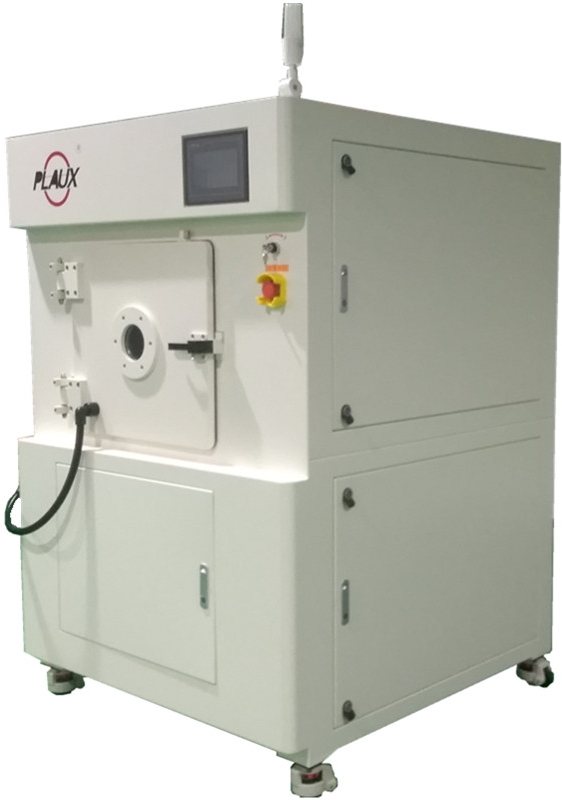

昆山普樂斯電子14年專注于等離子表面處理工藝研究，專業的等離子清洗機設備生產廠家，在等離子清洗機、大氣低溫等離子表面處理系統、大氣常壓等離子清洗機設備、真空等離子清洗機等等設備都有多年生產經驗；如果你有等離子表面處理的需求，歡迎聯系普樂斯，在線客服或者撥打全國服務熱線400-816-9009，普樂斯隨時為你服務哦！
